情報通信設備を見直そう

長きにわたりこれまでの経済発展に欠かすことのできない社会基盤 ( インフラ ) といえば、道路や鉄道、港湾やダムなどの「 産業基盤 」、学校や病院、公園などの社会福祉や環境における「 生活基盤 」のことを指していましたが、今では高速で大容量の通信が可能な回線や電波、パソコン、スマートフォンなどの情報通信設備が「 通信基盤 」となり、社会基盤のひとつとして、人間の生活や経済活動になくてはならないものになりました。

国の政策によって、通信の自由化が始まった 1985年 ( 昭和60年 ) から現在までの間に、新しい情報技術 ( Ｉnformation Ｔechnology ) や、情報通信技術 ( Ｉnformation and Ⅽommunication Ｔechnology ) が次々に登場し、世界中でさまざまなサービスが生まれてきましたが、これらの新しい技術やサービスを使うために、従来からある固定電話の通信設備が利用されてきました。

総務省のWebサイトでは、2025年頃までに電話交換機などの設備維持が限界を迎える、とあり、この2025年が経済産業省のＤＸレポートの「 2025年の崖 」と合致するため、レガシーシステムと呼ばれるものの中にこの固定電話の通信設備が含まれていると考えられます。

この固定電話の通信設備は、建築の分野では電気設備の中の情報通信設備に分類されていますが、情報技術 ( ＩＴ ) と情報通信技術 ( ＩⅭＴ ) の進歩が早く、この固定電話の通信設備に関連する新しい体系の見極めが重要になっています。

情報通信設備は、普段、目にする機会がないものもありますが物理的に必ず存在するため、今ある情報通信設備を見直すことで、現時点でどのような使い方をしているかを知り、情報通信の体系を整えるために、どんな設備を選定することが望ましいか検討することができるようになります。

情報通信設備にはさまざまな種類があり、いろいろな組み合わせがあります。まずは情報通信設備について、どんな種類があるか確認していきましょう。

情報通信設備 Information and Communication equipment

建物内で情報伝達を行うための設備のことを情報通信設備といい、固定電話や構内情報通信網 ( ＬＡＮ ) 設備の他、放送設備やインターホンなども情報通信設備に含まれています。

また、情報を伝達する伝送路としてアナログ回線 ( メタル線 ) が長らく用いられてきましたが、拡張性が高い光ファイバーへ移行が進んでいます。これまでの通信技術の移り変わりを振り返るとともに、現在、建物のどこまで光ファイバーが届いているか、確認してみましょう。

固定電話設備

１. 構内電話交換機 ( Private Branch eXchange 以下 ＰＢＸ )

建物や敷地の中を構内といい、ＰＢＸとは電話局の局線 ( 外線 ) を電話機に接続したり、事業所内にある電話機を相互に接続 ( 内線 ) したりする装置のことで、回線数や内線の多いところで普及している。

従来、この交換作業を事務所ビルなどでは、電話交換手が行っていたため、ＰＢＸを置くことで効率的、経済的に処理できるようになった。

２. ビジネスホン ( ボタン方式 )

ビジネスホンの電話主装置が、外線と内線の交換を行う固定電話。小規模向けに多機能化され、ＰＢＸと同様の使い方ができるものもある。固定電話機の相互接続はメタル線を使用する。

３. ＩＰ電話 ( インターネットプロトコル Internet Protocol  以下 ＩＰ )

ＩＰ技術により電話機を１端末としてネットワーク上で使用するもの。

４. ファクシミリ ( ＦＡＸ )

紙媒体の文書や画像を別の場所に電話回線を使って転送する装置。デジタル通信が発達する前に電話以外の通信手段として普及した。

盤 ( 配線 ⋅ 配電 ⋅ 分電 )

１. 主配線盤 ( ＭＤＦ Main Distributing Frame )

電話局の局線(外線)を全て引き込み、構内交換機と建物内のケーブルを接続する最初の配線 ⋅ 配電盤。ＭＤＦは、共用スペースを利用して設置したり、ＭＤＦ用に１室設けたりすることがある。

２. 中間配線盤 ( ＩＤＦ Intermediate Distribution Frame )

ＭＤＦで分配した電話局の局線 ( 外線 ) を建物の中間階などでさらに分配するための配線盤。

３. 情報分電盤

集合住宅などの各住戸に電話、テレビ、インターネットなど情報系ケーブルを引き込む位置近辺に設置する分電盤。

電気を分配する端子台やテレビ分配器のほか、通信に必要となる集線装置、回線の終端装置、電源コンセントなど、必要に応じて収集するもの。

通信回線と通信技術の種類

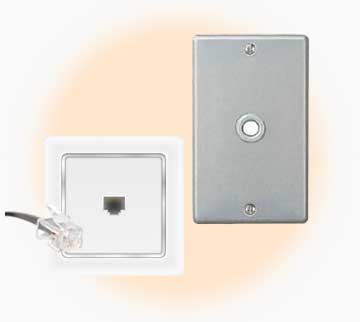

１. メタル線の使用

芯線に銅などの金属が使われている線で、古くから通信に使用されている。

• アナログ方式

１契約につき１回線、１つの電話番号が付与されるため、基本的に他の電話がかかってきても、同時通話ができない。

アナログ回線は別口の電気が不要なため、災害対策として公衆電話などに使用されている。

• ＩＳＤＮ方式 ( Integrated Services Digital Network ) 1990年後半～

アナログ回線に終端装置 ( ＤＳＵ Digital Service Unit ) を設置して、デジタル通信を可能にしたもの。

１契約 ( １回線 ) で、通話とインターネット通信を同時に利用できるほか、１契約で通話とＦＡＸの同時通信も可能。

( 2018年11月末で新規受付終了 )
